哪呢！？NIKE也有碳柱技術！？

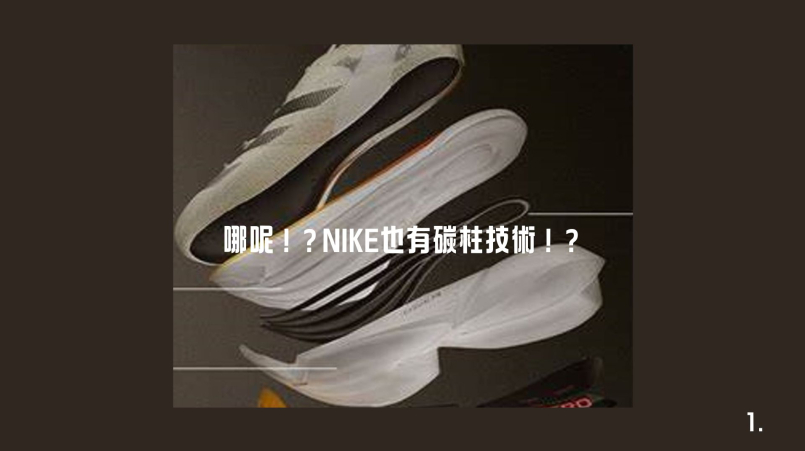

熱愛跑步的跑者應該知道或有耳聞，Adidas的Adizero Adios Pro 3及Adizero Takumi sen 10是採用碳柱而非碳板技術來輔助跑者有更好的推進力(如圖1)。身為跑步愛好者的我，基於職業好奇，難道碳柱技術是Adidas專有的嗎？

細查下去，其實不然！早在2002年，Nike就曾經發表過碳柱技術的專利，只是後期Nike的頂級跑鞋還是採用碳板技術而沒有繼續開發或採用碳柱技術。
那Adidas究竟是何時開始開發碳柱技術呢？讓我們用專利分析來一探究竟！

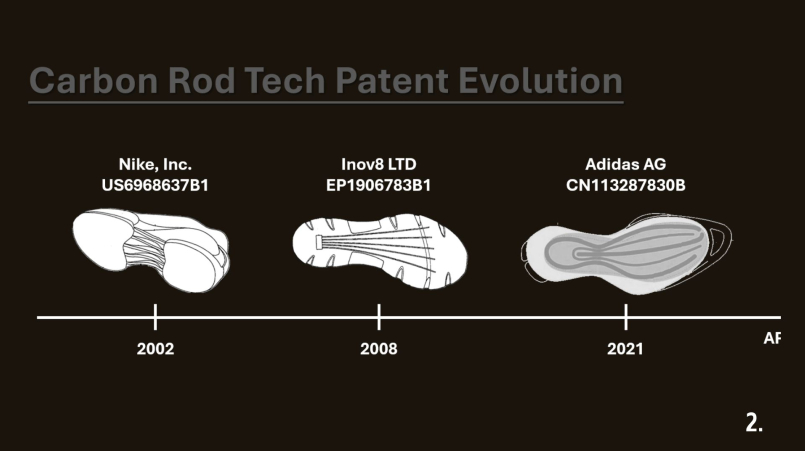

圖2是代表性的碳柱技術專利的演進示意圖。往前可追溯至2002年Nike申請的US6968637B1專利。中期，Inov8申請的EP1906783B1專利將碳柱技術做了一個較大的改進。近期，就是我們熟知的Adidas申請的Adizero Adios Pro 3及Adizero Takumi sen 10對應的碳柱技術專利(CN113287830B)。接下來，我們逐篇簡單介紹這些碳柱技術專利的內容。

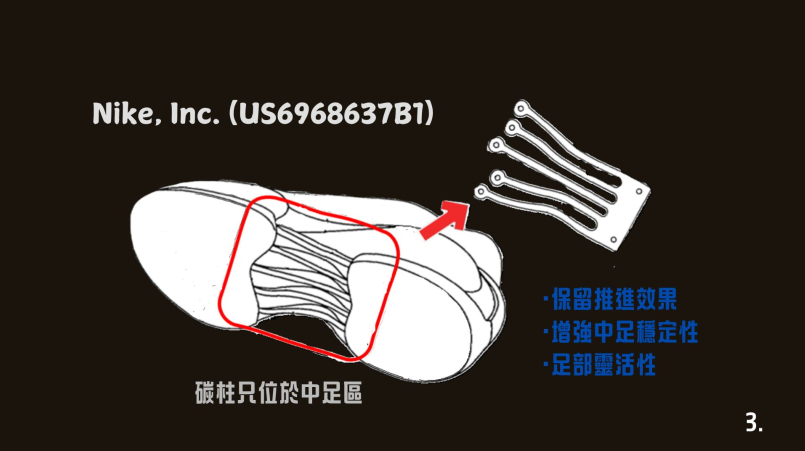

圖3是Nike早期(2002年)的碳柱專利技術概要。有趣的是，Nike只將碳柱設置在中足區域，腳根及前足（腳趾）區域則沒有設置碳柱。它們宣稱這樣的技術效果是：

1.保留推進效果：碳柱位於中足區域，相較於整片碳板，能在推進時提供支撐和剛性，保留了一定的推進效果。2.增強中足穩定性：碳柱集中於中足區，減少不必要的側向和非軸向彎曲，增強穩定性。3.提升足部靈活性：由於碳柱僅設計在中足，前足和後足區域仍保有一定的靈活度，允許足部自然彎曲。

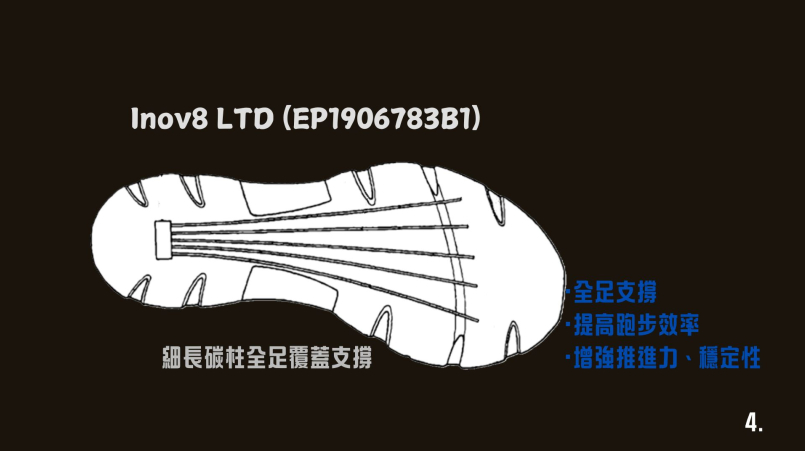

圖4是Inov8申請的專利概要(2008年)。相比前一篇Nike專利，這篇專利已將碳柱改為細長狀，且全足覆蓋支撐。他們宣稱的技術效果是：

1.全足支撐：碳柱覆蓋整個鞋底，使不同步態周期中各區域都能得到支撐和穩定性。2.增強推進力：碳柱覆蓋到腳趾，當步態到前足(腳趾)階段時能提供額外的推進力。3.提高跑步效率：全足支撐和推進效果讓跑步更高效，減少能耗。

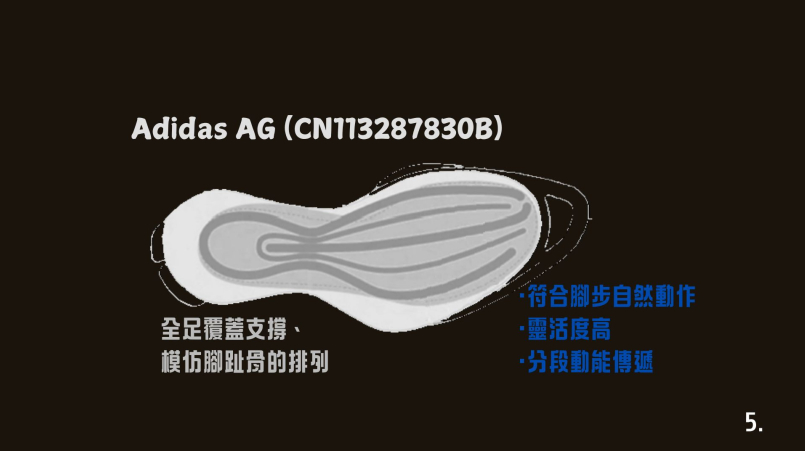

圖5是近期(2021年)Adidas申請的碳柱技術專利概要，對應我們熟知的Adidas的Adizero Adios Pro 3及Adizero Takumi sen 10頂級跑鞋裡面的碳柱。這篇專利的碳柱是全足覆蓋，且模仿腳趾骨的形狀和排列。他們宣稱技術效果是：

1.符合腳步自然動作：相比前一篇Inov8專利，碳柱符合腳趾骨形狀，能隨著步伐變化而對應細微的彎曲，支持足部的自然滾動過程，減少腳部壓力、更舒適。2.靈活度高：相比傳統碳板，能靈活應對地面不平的情況。可在彎道或不平的地面上給予更好的穩定性。3.分段動能傳遞：碳柱分段性讓力量逐步傳遞，當腳著地時逐步分散壓力，而非像碳板那樣一次性釋放，減少腳底的壓力點，適合長時間跑步。

最後，回到開頭所說，Nike曾經開發過碳柱技術，但近期Nike的頂級跑鞋還是採用碳板技術。為什麼Nike最終選擇碳板技術而非碳柱技術？或許，還需要更多的研究與細讀整個Nike的技術發展史才能洞悉其中原因吧。



By 奇歐 (一個市民跑者)
